Une prise de remorque transmet les signaux électriques du véhicule tracteur vers les feux de la remorque : clignotants, feux de position, feux de stop, antibrouillard arrière. Le schéma de câblage de cette prise définit quelle broche correspond à quelle fonction. Quand le raccordement est correct mais que l’étanchéité est négligée, l’eau s’infiltre dans les contacts, oxyde les broches et provoque des pannes intermittentes, parfois en plein trajet sous la pluie.
Indice IP et étanchéité des prises remorque : le critère absent des schémas
Les guides de câblage détaillent la position de chaque broche, la couleur de chaque fil, mais passent sous silence la protection contre l’eau. La norme IP (Ingress Protection) classe pourtant les connecteurs selon leur résistance aux infiltrations de poussière et d’humidité.
A lire aussi : Conduite estivale : bien s'équiper pour rouler en toute liberté
Pour un usage routier régulier sous la pluie, les fabricants européens de connectique remorque recommandent désormais des prises classées au minimum IP54 ou IP55. Ce niveau protège contre les projections d’eau sous tous les angles, ce qui correspond aux conditions réelles de roulage par temps humide.
Pour un usage plus exigeant (remorque bateau mise à l’eau, pistes non goudronnées, lavage haute pression fréquent), la classe IP67 offre une protection contre l’immersion temporaire. Choisir une prise avec un indice IP adapté à son usage évite la majorité des problèmes de corrosion prématurée sur les contacts.
Lire également : Aire de covoiturage Chavagne près de la N24, une alternative maligne à la voiture solo
Prise remorque 7 broches : schéma de branchement et fonctions
La prise à 7 broches (norme ISO 1724) reste le format le plus courant sur les remorques légères en Europe. Chaque broche a une position fixe et une fonction unique.
Affectation des broches sur une prise 7 plots
| Position | Fonction | Couleur de fil courante |
|---|---|---|
| 1 | Clignotant gauche | Jaune |
| 2 | Antibrouillard arrière | Bleu |
| 3 | Masse (retour commun) | Blanc |
| 4 | Clignotant droit | Vert |
| 5 | Feux de position droit | Brun |
| 6 | Feux de stop | Rouge |
| 7 | Feux de position gauche | Noir |
La broche 3 (masse) est le point de retour électrique commun. Un mauvais raccordement de la masse génère des dysfonctionnements sur l’ensemble des feux, et c’est la première cause de panne constatée après un branchement neuf.
Raccorder le fil de masse correctement
Le fil de masse doit être relié à un point métallique propre du châssis de la remorque, décapé jusqu’au métal nu. Une rondelle éventail entre la cosse et le châssis maintient un contact fiable malgré les vibrations. Si la remorque a un châssis peint ou galvanisé, gratter la surface de contact sur quelques centimètres carrés suffit.

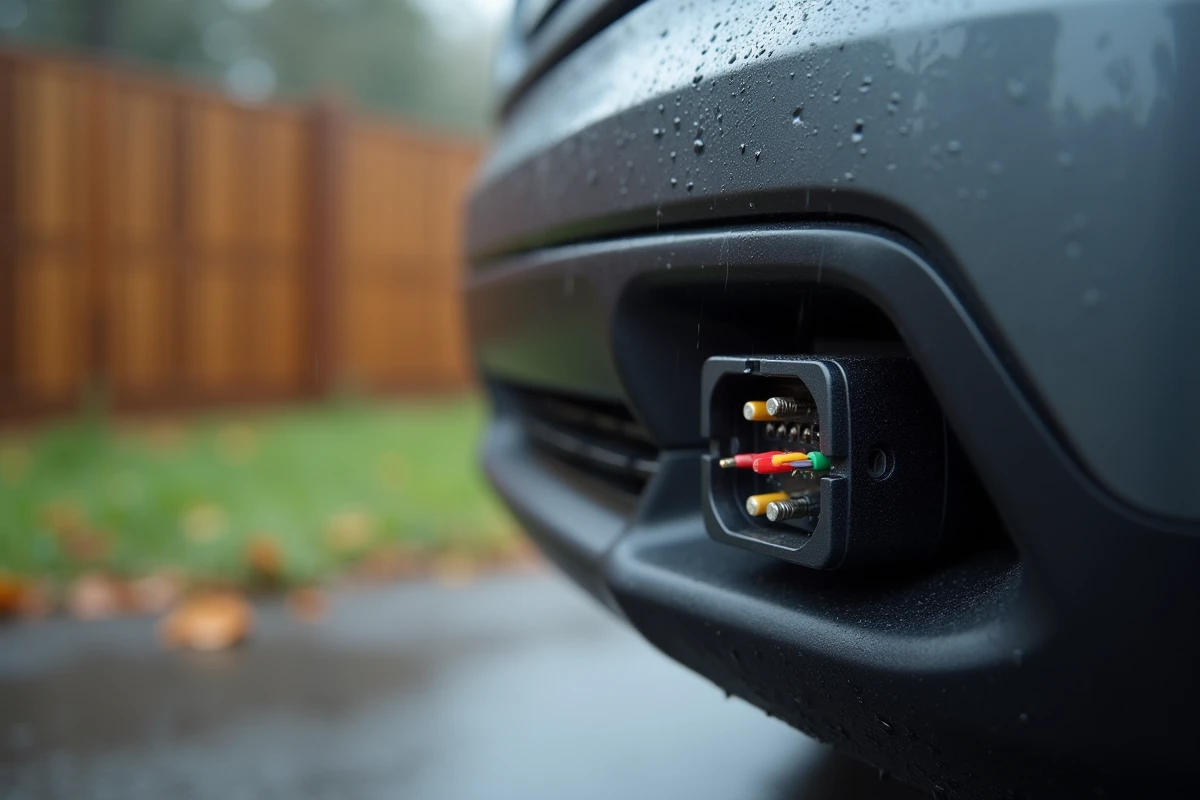

Prise remorque 13 broches : fonctions supplémentaires et câblage
La prise à 13 broches (norme ISO 11446) ajoute six contacts dédiés aux fonctions complémentaires : alimentation permanente, charge de batterie auxiliaire, recul, et lignes réservées. Elle est devenue le standard sur la plupart des véhicules européens récents.
Les broches 1 à 7 reprennent exactement les mêmes fonctions que la prise 7 plots. Les broches 8 à 13 gèrent les fonctions additionnelles :
- Broche 9 : alimentation permanente (+12 V même contact coupé), utilisée pour la charge de batterie auxiliaire ou le fonctionnement du réfrigérateur de caravane
- Broche 10 : ligne de charge spécifique pour la batterie de la remorque, calibrée pour supporter un courant plus élevé
- Broche 11 : masse dédiée aux broches 10 et 12, distincte de la masse des feux (broche 3)
- Broche 13 : masse dédiée à la broche 9
Séparer les masses entre le circuit des feux et le circuit de puissance (charge batterie) est une précaution technique qui évite les chutes de tension sur les feux de signalisation quand la batterie auxiliaire tire du courant.
Câblage étanche sous la pluie : techniques de protection du faisceau
Le schéma de branchement seul ne garantit rien si les connexions prennent l’eau. Sur les véhicules récents, les faisceaux spécifiques multiplexés intègrent des connecteurs scellés et des gaines thermorétractables avec colle intégrée pour bloquer toute infiltration d’humidité vers les modules électroniques. Sur une installation plus ancienne ou un câblage universel, cette protection doit être ajoutée manuellement.
Protéger chaque connexion contre l’infiltration
Les épissures (jonctions entre deux fils) sont les points faibles. Un simple ruban isolant absorbe l’humidité par capillarité en quelques mois. La gaine thermorétractable à colle, chauffée au décapeur thermique, forme un joint étanche autour de la jonction. C’est la méthode la plus fiable pour un faisceau remorque exposé aux projections d’eau.
Les cosses à sertir doivent être de type étanche, avec manchon thermorétractable intégré. Les cosses nues, même correctement serties, s’oxydent dès qu’elles sont exposées à l’humidité ambiante sous le plancher du véhicule.
Graisse diélectrique sur les broches
Appliquer une fine couche de graisse diélectrique sur chaque broche de la prise avant de connecter le tout empêche l’eau de s’immiscer entre les contacts. Cette graisse ne conduit pas l’électricité mais n’empêche pas le contact métal-métal quand la prise est enfichée. Elle forme une barrière contre l’oxydation, particulièrement utile sur les véhicules qui roulent souvent sous la pluie ou qui stationnent en extérieur.
Diagnostic d’un problème de feux après câblage
Un clignotant gauche qui ne fonctionne pas, des feux de stop qui restent éteints, un antibrouillard qui clignote : ces symptômes pointent presque toujours vers l’un de ces trois problèmes.
- Masse défectueuse : le fil blanc (broche 3) est mal raccordé ou le point de contact sur le châssis est oxydé. Vérifier la continuité avec un multimètre entre la broche 3 et le châssis
- Inversion de broches : le clignotant gauche (broche 1, fil jaune) et le clignotant droit (broche 4, fil vert) sont permutés. Comparer le câblage réel au schéma de la prise
- Corrosion des contacts : les broches verdâtres ou noircies indiquent une oxydation avancée. Nettoyer au papier abrasif fin, puis appliquer de la graisse diélectrique
Sur un véhicule équipé d’un faisceau multiplexé, un boîtier électronique défaillant peut simuler une panne de broche. Dans ce cas, le multimètre affiche une tension correcte côté véhicule mais les feux de la remorque ne répondent pas. Le remplacement du boîtier est alors la seule solution.
Un câblage de prise remorque bien réalisé et correctement protégé contre l’eau reste fonctionnel pendant des années sans intervention. La plupart des pannes surviennent non pas à cause d’un mauvais schéma, mais à cause de connexions laissées nues ou de prises dont l’indice de protection est insuffisant pour les conditions réelles d’utilisation.
